Детали проекта

Предоставленные услуги: Проектирование Внедрение

О проекте

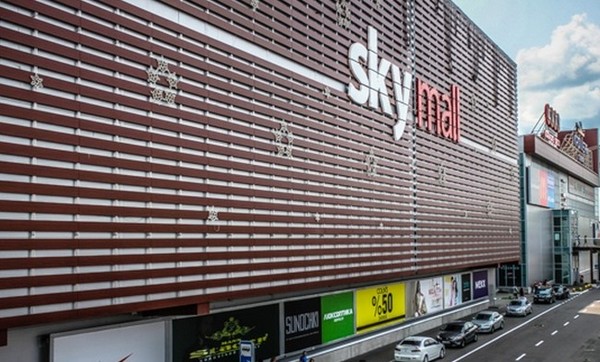

Indoor TV для торгово-развлекательного центра Sky Mall

Расположение на территории торгово-развлекательного центр 41 плазменной панели (Panasonic TX-PR50C2) для трансляции рекламной информации и создания единой управляемой системы

Выбор оптимального оборудования. Доставка, монтаж и наладка оборудования.

Особенности:

  • Большое количество плазменных панелей, расположенных на 3 этажах ТРЦ площадью 68 000 м2
  • Очень большое расстояние от центра трансляции до плазменных панелей – до 300 м.
  • Повышенные требования к качеству транслированого видео материала
  • Оптимальная стоимость создания и обслуживания.

Решение

Учитывая большие расстояния между центром трансляции и ТВ, передача сигнала возможна двумя вариантами – по коаксиале и по витой паре. Но использование коаксилала в данном случае не представляется возможным из-за низкого качества передаваемого сигнала – 720 × 576 пикселей. Кроме того, сигнал, который передается по коаксиале более склонен к наведением, чем по витой паре, что в итоге скажется на качестве «картинки».

В результате верным решением в выборе технологии передачи видео данного проекта – есть передача по витой паре.

Для передачи видео по витой паре используется оборудование Kramer Electronics, которое, обладая сначала высоким соотношением цена/качество, отличается также широким ассортиментом и высокой надежностью. В проекте используются 10 типов преобразователей и коммутаторов.

Описание проекта

Система Indoor TV состоит из аппаратного и программного комплекса.

Аппаратный комплекс состоит из:

  • Сервера, который выполняет функцию рекламного менеджмента;
  • Плеера, который осуществляет трансляцию видеопотока на плазменные панели;
  • Коммуникационного оборудования, осуществляет передачу видеосигнала от плеера к плазменным панелям.

Компьютерный графический сигнал WUXGA (1920×1200) с плеера поступает в цифровой масштабатор VP-420, который превратит сигнал в компонентный видеосигнал (YPbPr) формата HDTV. Далее сигнал через усилитель-распределитель VP-8 подается на передатчики видеосигнала по витой паре TP-141 и TP-114. Так как витая пара используется кабель BC-HDTP и BC-XTP, со сверхнизкою несогласованностью пар Ultra Low Skew и предназначен для передачи видеосигнала в системах с повышенными требованиями к качеству. Он похож на стандартный кабель категории 5е, но оптимизирован для передачи видеосигнала, а не данных (кабель является симметричным, а не несимметричным как обычная витая пара используется в компьютерных сетях).

Сигнал с витой пары поступает в приемники TP-142 и TP-120, на выходах которых мы получаем компонентный сигнал, который через усилители-распределители (VP-200K, VP-300K) с помощью переходного кабеля Kramer VGA ( «папа») на 3 RCA ( «мама») поступает на компонентный (YPbPr) вход плазменной панели.

Приемные устройства и видео-распределители, монтируются на подвесных кронштейнах ТВ за подвесным потолком. Доступ к ним – через люки в потолке.

Программный комплекс

Управление системой Indoor TV построено на базе ПО «MediaStream: Bolero», устанавливается на сервере и плеере аппаратного комплекса. Функцию сервера и плеера могут выполнять как два разных ПК, так и один – объединяет в себе обе эти функции.

Логику сервера построено по классической трехуровневой технологии «Пробудить – Сервер приложений – Клиент».

Сервер включает в себя подсистемы рекламного менеджмента, элементы подсистем агрегации всех мультимедийных материалов, подсистему формирования и выгрузки управляющей информации (с базы SQL в формат обмена XML), подсистему realtime-мониторинга состояния площадок, подсистему сбора информации и формирования централизованного отчетности, подсистему доставки управляющих и мультимедийных материалов. Сервер работает в режиме «24*7», обрабатывает запросы пользователей, обменивается с площадками информацией.

Плеер (компьютер) – формирователь и источник видеосигнала. Плеер с одной стороны имеет связь с центральным сервером через локальную сеть (интернет), а с другой стороны – дает видео сигналы через коммуникационное оборудование на плазменные панели. Работает компьютер под управлением ПО «MediaStream: Bolero», часть «Площадка» и выполняет функции плеера всех полученных мультимедийных материалов согласно шаблонам и графикам, с наиболее подробным логгированием выполняемых действий. Также узел снабжен своей подсистемой связи и доставки контента.
